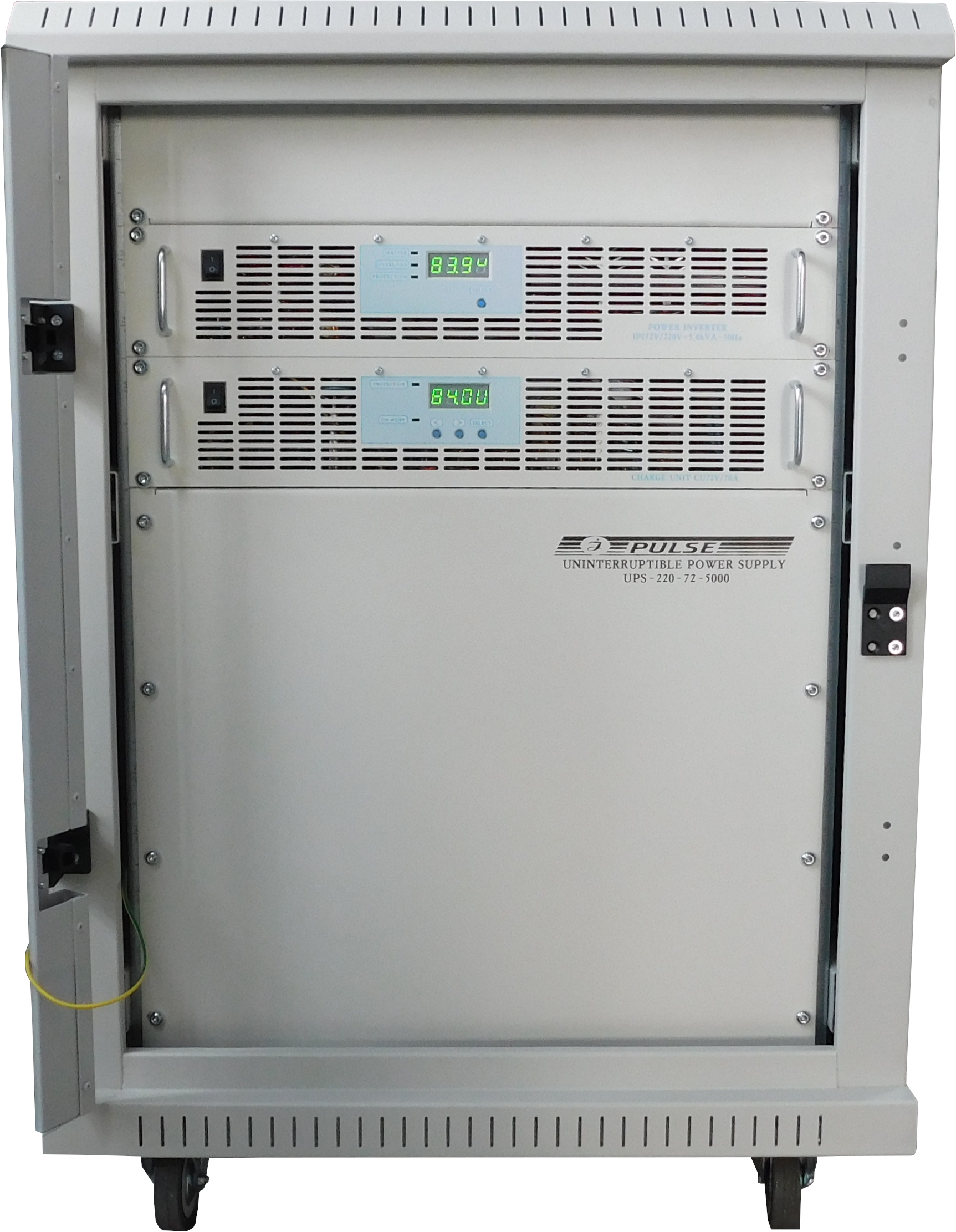

UPS-220-72-5000

Технічні характеристики

Перетворювач напруги IPI72V/220V-5,0kVA-50Hz

Номінальне значення напруги електроживлення постійного струму 72В.

Робочий діапазон напруги мережі живлення постійного струму (63,0…85,0)В.

Допустимий діапазон напруги мережі живлення постійного струму (60,0…86,0)В.

Номінальне значення вихідної напруги змінного струму (220±3)В.

Номінальне значення частоти вихідної напруги (50±1)Гц.

Максимальне довготривале значення повної потужності навантаження 5000 ВА.

Робочий діапазон потужності навантаження від 0 до 100% від номінального значення.

Вид навантаження: активне, активно-індуктивне, активно-ємнісне, нелінійне (випрямляч з фільтром).

Робочий діапазон коефіцієнта потужності навантаження (0,7…1).

Фактор перевантаження потужності 1,4 : 1 протягом 5с.

Максимальне діюче/амплітудне значення вихідного струму 33/42А.

Коефіцієнт спотворення синусоїдальності вихідної напруги при номінальному значенні потужності активного навантаження, не більше 8%.

Струм, споживаний перетворювачем при номінальних значеннях вхідної напруги і повній потужності навантаження, не більше 77А.

У приладі є захист від перевантажень та короткого замикання на навантаженні, від зниженої або підвищеної напруги живлення, від неправильної полярності підключення напруги живлення, а також від перегріву.

Електрична міцність ізоляції вхід/вихід/заземлення замкнутих взаємно між собою, витримує без пробою випробувальну напругу 1500В ефективного значення.

Опір ізоляції вхід/вихід/заземлення, не менше 200МОм.

За способом захисту людини від ураження електричним струмом прилад відповідає класу 01, а за ступенем захисту корпусом електричного обладнання – класу IP20.

К.К.Д. приладу при максимальній вихідній потужності, не менше 0,90.

Робочий діапазон температур навколишнього середовища (0…+40)°C.

Температура охолоджуючих елементів вимкнення/увімкнення силового перетворювача при перегріві охолоджувальних елементів (73…77)/(53…57)°C.

Температура охолоджуючих елементів вимкнення/увімкнення силового перетворювача при переохолодженні охолоджувальних елементів (-6…-4)/(-2…0)°C.

Зарядний пристрій CU72V/70A

Вид мережі живлення змінного струму 1/N/PE.

Номінальне значення напруги мережі живлення змінного струму 230В.

Робочий діапазон напруги мережі живлення змінного струму (180…250)В.

Допустимий діапазон напруги мережі живлення змінного струму (170…260)В.

Нижній рівень вхідної напруги включення / вимкнення приладу (176…185)/(166…175)В.

Верхній рівень вхідної напруги включення / вимкнення приладу (246…255)/(256…265)В.

Частота вхідної мережі (40...65)Гц.

Коефіцієнт вхідної потужності, не менше 0,95.

Діапазон встановлення зарядної напруги (54,0…84,0)В.

Дискретність встановлення зарядної напруги 0,1В.

Значення максимального вихідного струму установки Iмакс не більше 700А.

Діапазон встановлення зарядного струму (10,0…70,0)А.

Дискретність встановлення зарядного струму 1,0А.

Розмах пульсації вихідної напруги (пікового значення), не більше 250мВ.

Точність вимірювання вхідних/вихідних параметрів ±1,5%.

Точність установки вихідних параметрів ±1,5%.

Нестабільність вихідної напруги при зміні напруги мережі в усьому робочому діапазоні та струмі навантаження 0,9 Iмакс, не більше 1%.

Нестабільність вихідної напруги при зміні струму навантаження від холостого ходу до 0,9 Iмакс при номінальній напрузі мережі живлення, не більше 1%.

Температурний дрейф вихідної напруги в режимі стабілізації напруги, не більше 0,02%/°С.

Максимальний викид вихідної напруги при скиданні навантаження від 0,9 Iмакс до 0 в режимі стабілізації напруги, не більше 3%.

У приладі захист від перевантажень і коротких замикань здійснюється автоматично шляхом переходу з режиму стабілізації напруги в режим обмеження струму і навпаки.

Електрична міцність ізоляції вхід/вихід/заземлення замкнутих взаємно між собою, витримує без пробою випробувальну напругу 1500В ефективного значення.

Опір ізоляції вхід/вихід/заземлення, не менше 200МОм.

За способом захисту людини від ураження електричним струмом прилад відповідає класу 01, а за ступенем захисту корпусом електричного обладнання – класу IP20.

К.К.Д. приладу при максимальній вихідній потужності, не менше 0,88.

Робочий діапазон температур навколишнього середовища (0…+40)°C.

Температура охолоджуючих елементів вимкнення/увімкнення силового перетворювача при перегріві охолоджувальних елементів (73…77)/(53…57)°C.

Температура охолоджуючих елементів вимкнення/увімкнення силового перетворювача при переохолодженні охолоджувальних елементів (-6…-4)/(-2…0)°C.

Акумуляторна батарея літієва L72V-3P20S-13,0kWh

Номінальна напруга постійного струму 72,0В.

Кількість елементів 3P20S.

Тип акумуляторної акумуляторних батарей Li-Pol.

Струмова ємність акумуляторної батареї (180±5)А•г.

Енергетична ємність акумуляторної батареї (13,0±0,5)кВт•г.

Максимальна зарядна напруга 84,0В.

Нижній рівень напруги розряду 60,0В.

Максимальний розрядний струм 150,0А.

Максимальний зарядний струм 120,0А.

Клас способу захисту людини від ураження електричним струмом 1.

Клас ступеня захисту корпусом електричного обладнання IP20.

Робочий діапазон температур навколишнього середовища (0…+40)°C.

Габаритні розміри та маса

- Габаритні розміри UPS-220-72-5000 (Ш×В×Г) 600×871×600 мм.

- Маса UPS-220-72-5000 не більше 150 кг.
