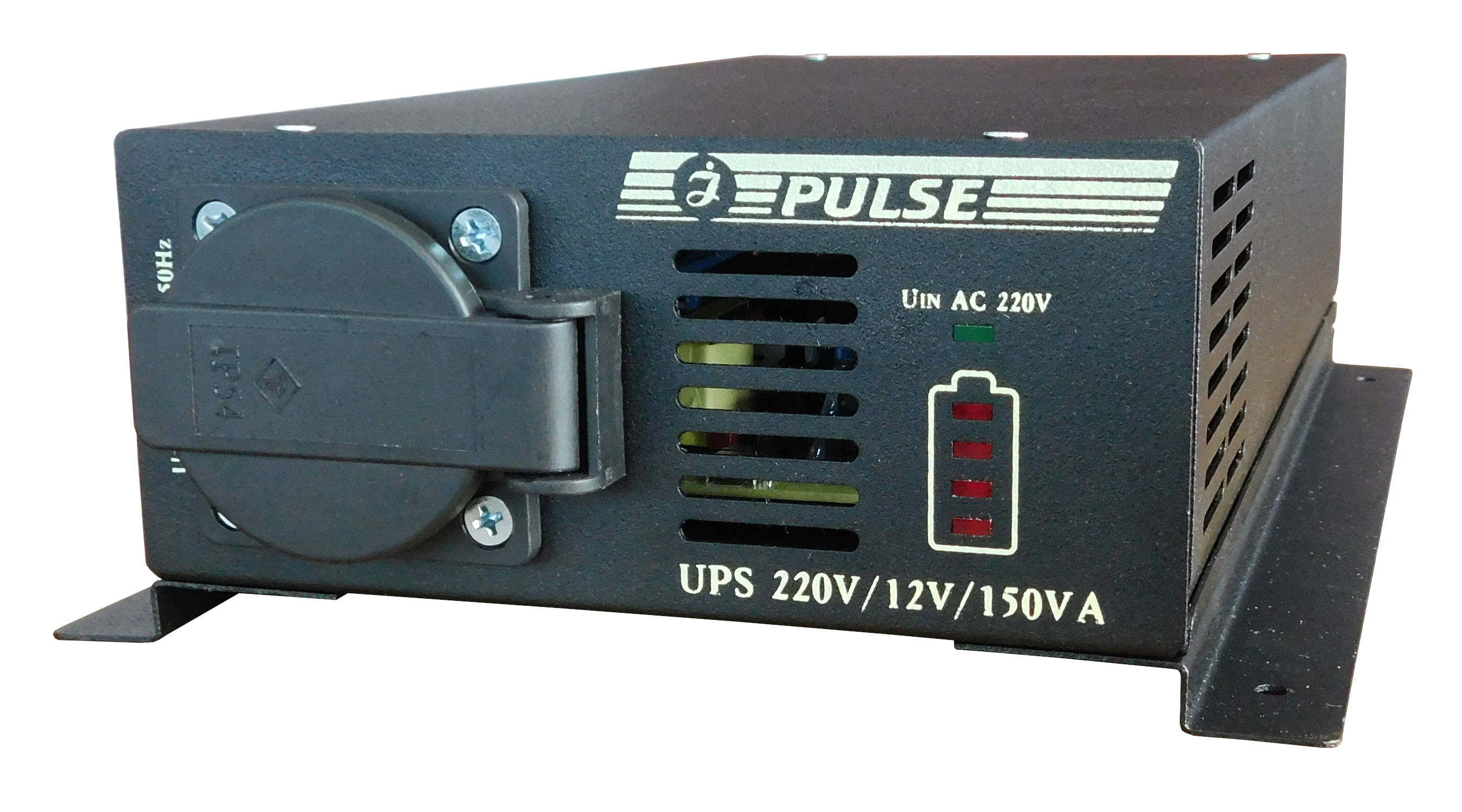

UPS 220V-12V-150VA

Печать
SKU: G622.03
Описание

Прилад являє собою статичний перетворювач промисловий і призначений для живлення приймачів електроенергії з потужністю споживання до 150ВА однофазним синусоїдальною напругою 220В змінного струму частотою 50Гц, а також для відновлення заряду акумуляторних батарей. Перетворювач є двонаправленим, що дозволяє його використовувати в якості інвертора або зарядного пристрою.

Резервна схема (англ. Off-Line, Standby) — в нормальному режимі живлення підключеного навантаження здійснюється безпосередньо від первинної електричної мережі. При виході електроживлення за нормовані значення напруги (або його відсутності) навантаження автоматично перепідключається до живлення від схеми, яка одержує електричну енергію від акумулятора за допомогою інвертора. При появі напруги в межах норми знову перемикає навантаження на живлення від первинної мережі, при цьому проводиться зарядка акумуляторної батареї.

Умови експлуатації:

  • температура навколишнього повітря від 0 °С до +40 °С;
  • відносна вологість повітря 95% при температурі +35 °С;
  • режим роботи – цілодобовий.





ОСНОВНІ ТЕХНІЧНІ ДАНІ І ХАРАКТЕРИСТИКИ



  • Номінальне значення напруга живильної мережі змінного струму 220В.
  • Напруга ввімкнення навантаження до живлячої мережі змінного струму, (180…186);(250…256)В.
  • Напруга вимкнення навантаження від живлячої мережі змінного струму, (170…176);(260…266)В.
  • Вхідний коефіцієнт потужності при заряді максимальним струмом, не менш 0,8.
  • К.К.Д. приладу при максимальній вихідній потужності зарядного пристрою, не менше 0,7.
  • Зарядна напруга АБ, перші 5 годин Uвих, (14,5…14,7)В.
  • Зарядна напруга АБ, подальший Uвих, (13,6…13,8)В
  • Середнє значення вихідного зарядного струму, в 1-му режимі Iмакс, 2,5…3,0 А при Uакб≥12,5В.
  • Середнє значення вихідного зарядного струму, в 2-му режимі Iмакс, 6,0…6,5 А при Uакб≥12,5В.
  • Напруга на АБ, при якій відбувається її автоматичне відключення від навантаження при розряді – (10,4…10,6) В.
  • Мінімальна напруга на акумуляторної батареї, при якому відбувається її автоматичне підключення на заряд при появі напруги мережі змінного струму - 8,0 В.
  • Напруга першого підключення АБ до інвертора, при відсутності живильної мережі змінного струму – 11,0 В.
  • Напруга наступних підключень АБ до інвертора, при відсутності живильної мережі змінного струму – 12,5 В.
  • Споживаний струм від АБ(12,8 В), при 150ВА навантаження, не більше – 15А.
  • К.К.Д. приладу при максимальній вихідній потужності інвертора і 12,8 В АБ, не менше 0,7.
  • Номінальне значення вихідної синусоїдальної напруги змінного струму (216…224)В.
  • Номінальне значення частоти вихідної напруги, (49…51) Гц.
  • Номінальне значення вихідної потужності змінного струму, 150ВА.
  • Час перемикання живлення від вхідних живильної мережі – на роботу від інвертора не більше 0,4 секунди, і не більше 0,1 секунди, при поверненні живлення від вхідної мережі.
  • Коефіцієнт спотворення синусоїдальності вихідної напруги при номінальному значенні активної потужності навантаження, не більше 10%.
  • За способом захисту людини від ураження електричним струмом прилад відповідає класу 01, а по ступеню захисту корпусу електричного обладнання – класу IP20.
  • Електрична міцність ізоляції (ДСТУ 2715-94), ефективного значення, витримує без пробою випробувальна напругу 1500В ефективного значення.
  • Габаритні розміри приладу (Ш*В*Г) 190*75*298мм.
  • Маса приладу, не більше 2,1 кг

БУДОВА І РОБОТА ПРИЛАДУ

Перетворювач є двонаправленим, що дозволяє його використовувати в якості інвертора або зарядного пристрою.

В режимі зарядного пристрою прилад пропускає вхідні живильну мережу змінного струму для живлення навантаження і заряджає акумуляторну батарею. У цьому режимі два зворотньоходових перетворювача впаралель АБ заряджають у перші 5 годин зарядним напругою 14,7, що відповідає циклічного режиму роботи АБ. Надалі, АБ утримується під напругою утримання рівним 13,8 В. Змінювати зарядний струм АБ можливо, встановивши\прибравши перемички всередині приладу.
