CU 48V/60A

Печать
Входное напряжение: 220V
Выходное напряжение: 48V
Выходной ток: 60A
Описание

1 Назначение

1.1 Устройство зарядное (УЗ) УЗ 48В/60А предназначена для питания в стационарных условиях различной радиоэлектронной аппаратуры и других потребителей энергии, а также для контроля состояния и заряда кислотной аккумуляторной батареи.
1.2 Устройство зарядное состоит из двух выпрямительных блоков УЗ 48/30 и блока контроля и управления БКУ 48В/80A.
1.3 Условия эксплуатации:
- температура окружающего воздуха от 0С до +35С;
- относительная влажность воздуха 95% при температуре +35С;
- режим работы – круглосуточный.

2 Основные технические данные и характеристики системы

2.1 Входные параметры
2.1.1 Номинальное значение напряжения питающей сети переменного тока 220В.
2.1.2 Рабочий диапазон напряжения питающей сети переменного тока (185…255)В.
2.1.3 Допустимый диапазон напряжения питающей сети переменного тока (175…265)В.
2.1.4 Коэффициент входной мощности, не менее 0,95.
2.1.5 Максимальное значение тока потребления системы бесперебойного питания 25А.

2.2 Параметры заряда/разряда аккумуляторной батареи
2.2.1 Диапазон установки емкости CАБ подключаемой аккумуляторной батареи (далее – АБ) (50…300)А?ч с дискретностью 2А?ч.
2.2.2 Максимальный ток заряда АБ (0,1? CАБ)А.
2.2.3 Минимальное напряжение на аккумуляторной батарее, при котором происходит ее подключение на заряд, 36,0В.
2.2.4 Напряжение на аккумуляторной батарее, при котором происходит ее первое подключение к потребителю, 46В.
2.2.5 Напряжение на аккумуляторной батарее, при котором происходят ее последующие подключения к потребителю, 48,8В.
2.2.6 Диапазон контролируемого тока заряда/разряда аккумуляторной батареи (0…80)А.
2.2.7 Диапазон установки напряжения содержания аккумуляторной батареи Uh, (48,0… Uf)В.
2.2.8 Диапазон установки напряжения ускоренного заряда аккумуляторной батареи Uf, (Uh…58,0)В.
2.2.9 Рабочий диапазон напряжения аккумуляторной батареи, (36,0…58,0)В.
2.2.10 Допустимый диапазон напряжения аккумуляторной батареи (36,0…60,0)В.
2.2.11 Условие автоматического перехода из режима содержания в режим ускоренного заряда: ток заряда аккумуляторной батареи больше или равен 0,05?САБ в течение 5мин.
2.2.12 Условие автоматического перехода из режима ускоренного заряда в режим содержания: ток заряда аккумуляторной батареи меньше 0,025?САБ. Максимальная продолжительность режима ускоренного заряда 15ч.
2.2.13 Температурный коэффициент компенсации напряжения заряда АБ (–80)мВ/?С.
2.2.14 Диапазон измерения емкости аккумуляторной батареи при разряде (0…999)А-ч.

2.3 Выходные параметры
2.3.1 Диапазон изменения выходного напряжения (42…58)В.
2.3.2 Максимальный выходной ток 40А (ограничен автоматическим выключателем 40А).
2.3.3 Пульсации выходного напряжения в режиме стабилизации напряжения, не более 150мВ эффективного значения.

2.4 Конструктивные параметры
2.4.1 Электрическая прочность изоляции между замкнутыми входными клеммниками и корпусом прибора, между замкнутыми выходными клеммниками и корпусом прибора, а также между замкнутыми входными клеммниками и замкнутыми выходными клеммниками, выдерживает без пробоя испытательное напряжение 1000В эффективного значения.
2.4.2 По способу защиты человека от поражения электрическим током прибор соответствует классу 01, а по степени защиты корпусом электрического оборудования – классу IP20.

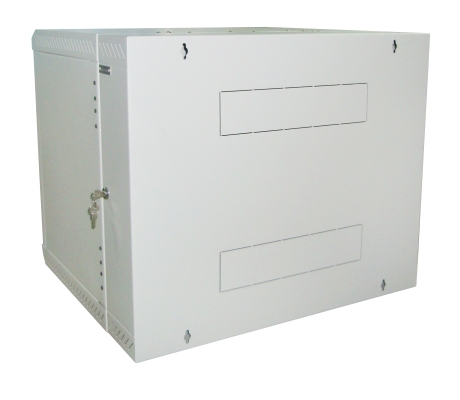

2.4.3 Конструктивное исполнение системы бесперебойного питания – шкаф 19'' высотой 9U для установки на пол.
2.4.4 Габаритные размеры системы бесперебойного питания (Ш?В?Г) 600?520?520мм.
2.4.5 Масса системы бесперебойного питания 50кг.

3 Устройство и работа системы бесперебойного электропитания

3.1.1. Выпрямительный блок УЗ 48/30
3.1.1 Выпрямительный блок УЗ-48/30 выполнен по принципу бестрансформаторного преобразования напряжения питающей сети переменного тока с помощью корректора коэффициента мощности в напряжение постоянного тока (380В), которое затем с помощью управляемого полумостового инвертора преобразуется в импульсное напряжение повышенной частоты и далее трансформируется в пониженное напряжение с последующим выпрямлением и фильтрациейУправление полумостовым инвертором осуществляется в режиме широтно-импульсной модуляции (ШИМ) по сигналам от ШИМ-контроллера, что позволяет регулировать уровень выходного напряжения путем изменения коэффициента заполнения импульсов.
3.1.2 Стабилизация значений выходного напряжения и тока достигается цепью отрицательной обратной связи, состоящей из формирователей сигналов, пропорциональных выходным параметрам, которые поступают на вход ШИМ-контроллера, где сравниваются с опорным напряжением и изменяют коэффициент заполнения импульсов в направлении восстановления значения отклонившегося параметра.
3.1.3 Изменение выходных параметров прибора производится с помощью кнопок, расположенных на передней панели; для индикации применен 4-х разрядный светодиодный цифровой индикатор, первые 3 разряда которого используются для индикации значений выходных параметров, а последний – для индикации вида показаний (напряжение или ток).
3.1.4 Гальваническое отделение выходной цепи источника питания от входной питающей сети выполняется посредством силового трансформатора в инверторе и устройства гальванической развязки, передающей управляющие сигналы из низкопотенциальной среды ШИМ-контроллера в высокопотенциальную схему инвертора.
3.1.5 Для снижения уровня излучения индустриальных радиопомех на шине входной питающей сети и в выходной цепи прибора установлены помехоподавляющие фильтры. Кроме этого приняты специальные схемотехнические и конструктивные меры, минимизирующие уровень радиоизлучения.
3.1.6 Для снижения веса и габаритов источника питания применено принудительное охлаждение с помощью вентилятора. Скорость вращения вентилятора регулируется в зависимости от температурного состояния наиболее тепловыделяющих силовых элементов, что позволяет повысить долговечность и надежность системы охлаждения.

3.2. Блок контроля и управления БКУ 48В/80A
3.2.1 Блок контроля и управления АБ БКУ 48В/80A предназначен для преобразования напряжения постоянного тока источников питания в напряжение, необходимое для зарядки аккумуляторных батарей, а также для электропитания нагрузки постоянным напряжением 24В.
3.2.2 Изменение выходных параметров прибора производится с помощью кнопок, расположенных на передней панели; для индикации применен 4-х разрядный светодиодный цифровой индикатор, первые 3 разряда которого используются для индикации значений выходных параметров, а последний – для индикации вида показаний (напряжение или ток).
3.2.3 Для снижения веса и габаритов источника питания применено принудительное охлаждение с помощью вентилятора. Скорость вращения вентилятора регулируется в зависимости от температурного состояния наиболее тепловыделяющих силовых элементов, что позволяет повысить долговечность и надежность системы охлаждения.
