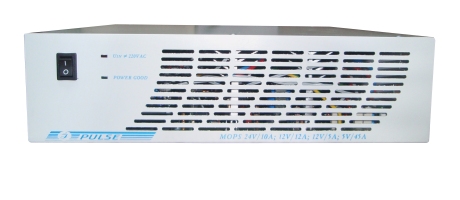

MOPS 24V-10A; 12V-12A; 12V-5A; 5V-45А

Печать
Описание

1 Назначение

1.1 Источник питания MOPS 24V-10A; 12V-12A; 12V-5A; 5V-45А (далее – прибор) предназначен для питания в стационарных условиях различной радиоэлектронной аппаратуры и других потребителей энергии.
1.2 Условия эксплуатации:
- температура окружающего воздуха от 0С до +40С;
- относительная влажность воздуха 95% при температуре +35С;
- режим работы – круглосуточный.

2 Основные технические данные и характеристики

2.1 Номинальное значение напряжения питающей сети переменного тока 220В.
2.2 Рабочий диапазон напряжения питающей сети переменного тока (180…255)В.
2.3 Допустимый диапазон напряжения питающей сети переменного тока (174…260)В.
2.4 Выходное напряжение постоянного тока первого канала Uвых1 24В.
2.5 Выходное напряжение постоянного тока второго канала Uвых2 12В.
2.6 Выходное напряжение постоянного тока третьего канала Uвых3 12В.
2.7 Выходное напряжение постоянного тока четвертого канала Uвых4 5В.
2.8 Максимальный выходной ток первого канала Iмакс1 10А.
2.9 Максимальный выходной ток второго канала Iмакс2 12А.
2.10 Максимальный выходной ток третьего канала Iмакс3 5А.
2.11 Максимальный выходной ток второго канала Iмакс4 45А.
2.12 Нестабильность выходного напряжения при изменении напряжения питающей сети во всем рабочем диапазоне и токе нагрузки 0,9 Iмакс, не более 2%.
2.13 Нестабильность выходного напряжения при изменении тока нагрузки от 0 до 0,9 Iмакс при номинальном напряжении питающей сети, не более 1%.
2.14 Пульсации выходного напряжения всех каналов в режиме стабилизации напряжения, не более 150мВ эффективного значения.
2.15 Пульсации выходного напряжения всех каналов в режиме ограничения тока, не более 150мВ эффективного значения.
2.16 Температурный дрейф выходного напряжения в режиме стабилизации напряжения, не более 0,02%/?С.
2.17 Максимальный выброс выходного напряжения при сбросе нагрузки от 0,9 Iмакс до 0 в режиме стабилизации напряжения, не более 7% от Uвых эффективного значения.
2.18 В приборе предусмотрена защита от перегрузок и коротких замыканий на нагрузке.
2.19 По способу защиты человека от поражения электрическим током прибор соответствует классу 01, а по степени защиты корпусом электрического оборудования – классу IP20.
2.20 Электрическая прочность изоляции между замкнутыми контактами сетевого шнура и корпусом прибора, между замкнутыми выходными клеммами и корпусом прибора, а также между замкнутыми контактами сетевого шнура и замкнутыми выходными клеммами прибора, выдерживает без пробоя испытательное напряжение 1000В эффективного значения.
2.21 К.П.Д. прибора при максимальной выходной мощности, не менее 0,8.
2.22 Габаритные размеры прибора (ШxВxГ) 315x92x370 мм.
2.23 Масса прибора, не более 4,5кг.
