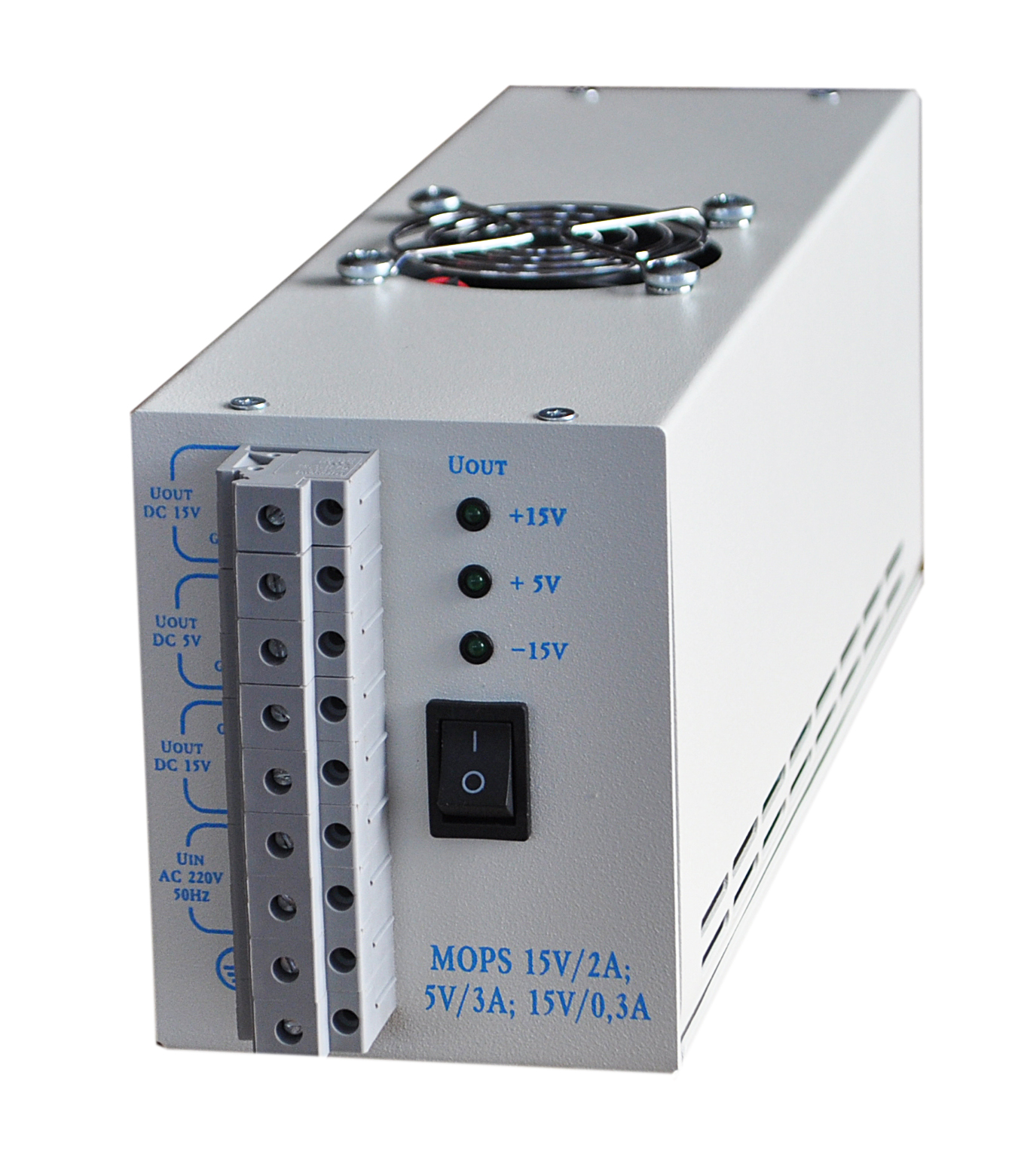

MOPS 15V/2A; 5V/3A; 15V/0,3A

Печать
G634.01
Описание

Источник питания MOPS 15V/2A; 5V/3A; 15V/0,3A (далее – прибор) предназначен для питания в стационарных условиях различной промышленной радиоэлектронной аппаратуры и других потребителей энергии.

Условия эксплуатации:

-  температура окружающего воздуха от 0°С до +40°С;

-  относительная влажность воздуха 95% при температуре +35°С;

-  режим работы – круглосуточный.







Выходное напряжение постоянного тока Uвых, В

- первого канала

- второго канала

- третьего канала



+15

+5

-15

Максимальный выходной ток Iмакс, А

- первого канала

- второго канала (c учетом нагрузки канала +15В)

- третьего канала

2,0

2,0

0,3

Пульсации выходного напряжения первого канала в режиме стабилизации напряжения, мВ эффективного значения, не более

100

К.П.Д. прибора при максимальной выходной мощности, не менее

0,75

Номинальное значение напряжение питающей сети переменного тока, В

220

Рабочий диапазон напряжения питающей сети переменного тока, В

187…242

Допустимый диапазон напряжения питающей сети переменного тока, В

180…250

Нестабильность выходного напряжения при изменении напряжения питающей сети во всем рабочем диапазоне и токе нагрузки 0,9 Iмакс, %, не более

2

Нестабильность выходного напряжения при изменении тока нагрузки от 0 до 0,9 Iмакс при номинальном напряжении питающей сети, %, не более

3

Температурный дрейф выходного напряжения в режиме стабилизации напряжения, %/°С, не более

0,02

Класс способа защиты человека от поражения электрическим током

01

Класс степени защиты корпусом электрического оборудования

IP20

Электрическая прочность изоляции между замкнутыми входными клеммами и корпусом прибора, между замкнутыми выходными клеммами и корпусом прибора, а также между замкнутыми входными клеммами и замкнутыми выходными клеммами прибора, выдерживает без пробоя испытательное напряжение, В эффективного значения

1500

Габаритные размеры прибора (Ш×В×Г), мм

80×104×309

Масса прибора, кг, не более

1,2
