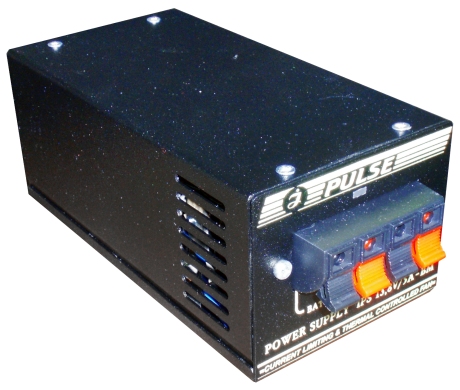

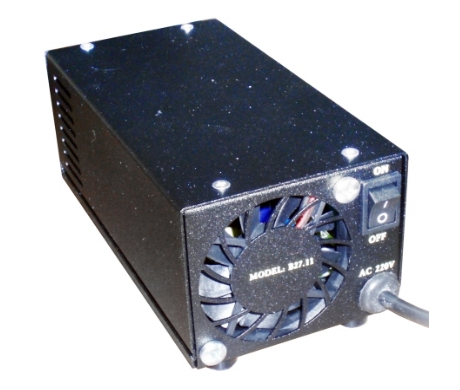

IPS 13,8V/5A BM

Печать
Входное напряжение: 220V
Выходное напряжение: 13.8V
Подключение батарей: есть
Выходной ток: 5A
Описание

1 НАЗНАЧЕНИЕ

1.1 Источник питания IPS 13,8V/5A BM (далее – прибор) предназначен для питания в стационарных условиях различной радиоэлектронной аппаратуры, устройств автомобильной электроники и других потребителей энергии.
1.2 Для повышения надежности энергоснабжения наиболее ответственных потребителей при возможном отключении питающей сети в приборе предусмотрена возможность подключения резервного источника напряжения постоянного тока (аккумуляторной батареи), а также восстановление ее заряда.
1.3 Условия эксплуатации:
- температура окружающего воздуха от 0?С до +40?С;
- относительная влажность воздуха 95% при температуре +35?С;
- режим работы – круглосуточный.

2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

2.1 Номинальное значение напряжение питающей сети переменного тока 220В.
2.2 Рабочий диапазон напряжения питающей сети переменного тока (180…250)В.
2.3 Выходное напряжение постоянного тока Uвых (13,8В?0,1)В.
2.4 Максимальный выходной ток Iмакс 5А.
2.5 Нестабильность выходного напряжения при изменении напряжения питающей сети во всем рабочем диапазоне и токе нагрузки 0,9 Iмакс, не более 1%.
2.6 Нестабильность выходного напряжения при изменении тока нагрузки от 0 до 0,9 Iмакс и номинальном напряжении питающей сети, не более 1%.
2.7 Пульсации выходного напряжения в режиме стабилизации напряжения, не более 200мВ эффективного значения.
2.8 Пульсации выходного напряжения в режиме ограничения тока, не более 300мВ эффективного значения.
2.9 Температурный дрейф выходного напряжения в режиме стабилизации напряжения, не более 0,02%/?С.
2.10 Максимальный выброс выходного напряжения при сбросе нагрузки от 0,9 Iмакс до 0 в режиме стабилизации напряжения, не более 7% от Uвых эффективного значения.
2.11 В приборе защита от перегрузок и коротких замыканий осуществляется автоматически путем перехода из режима стабилизации напряжения в режим ограничения тока и наоборот.
2.12 В приборе предусмотрено автоматическое подключение резервной аккумуляторной батареи к потребителю и последующее отключение ее при разряде ниже допускаемого уровня.
2.13 Напряжение на аккумуляторной батарее, при котором происходит (при отсутствии напряжения питающей сети переменного тока):
? автоматическое подключение к нагрузке (12,0…12,4)В;
? автоматическое отключение от нагрузки, (10,5…10,75)В.
2.14 Ток заряда аккумуляторной батареи определяется разностью между максимальным выходным током прибора и током потребления нагрузки.
2.15 Приборы допускают заземление одной из выходных клемм.
2.16 По способу защиты человека от поражения электрическим током прибор соответствует классу 01, а по степени защиты корпусом электрического оборудования – классу IP20.
2.17 Электрическая прочность изоляции между замкнутыми контактами сетевого шнура и корпусом, между замкнутыми выходными клеммами и корпусом, а также между замкнутыми контактами сетевого шнура и замкнутыми выходными клеммами прибора, выдерживает без пробоя испытательное напряжение 1000В эффективного значения.
2.18 К.П.Д. прибора при максимальной выходной мощности, не менее 0,8.
2.19 Габаритные размеры прибора (Ш?В?Г) 80?72?179мм.
2.20 Масса прибора, не более 1,3кг.
