UPS 48V/50A

Печать
Описание

1 Назначение

1.1 Система бесперебойного электропитания UPS 48V/50A предназначена для питания в стационарных условиях радиоэлектронной аппаратуры и других потребителей энергии, а также для контроля состояния и заряда аккумуляторной батареи.

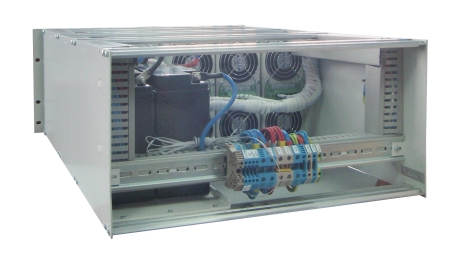

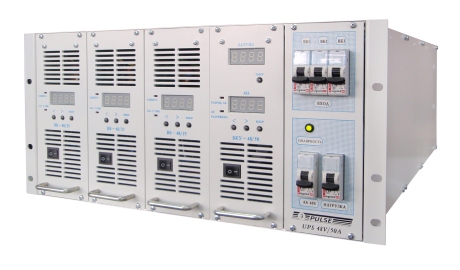

1.2 Система бесперебойного электропитания состоит из: трех выпрямительных блоков ВБ 48В/25A, блока контроля и управления БКУ 48В/50A.
1.3 Условия эксплуатации:
- температура окружающего воздуха от 0С до +40С;
- относительная влажность воздуха 95% при температуре +35С;
- режим работы
– круглосуточный.

2 Основные технические данные и характеристики

2.1 Выпрямительный блок ВБ 48В/25A

2.1.1 Номинальное значение напряжения питающей сети переменного тока 220В.
2.1.2 Рабочий диапазон напряжения питающей сети переменного тока (185…255)В.
2.1.3 Допустимый диапазон напряжения питающей сети переменного тока (175…265)В.
2.1.4 Коэффициент входной мощности, не менее 0,95.
2.1.5 Диапазон установки выходного напряжения постоянного тока (42…58)В.
2.1.6 Дискретность установки выходного напряжения постоянного тока 0,1В.
2.1.7 Максимальный выходной ток Iмакс 25A.
2.1.8 Нестабильность выходного напряжения при изменении напряжения питающей сети во всем рабочем диапазоне и токе нагрузки 0,9 Iмакс, не более 1%.
2.1.9 Нестабильность выходного напряжения при изменении тока нагрузки от холостого хода до 0,9 Iмакс при номинальном напряжении питающей сети, не более 1%.
2.1.10 Способ охлаждения – принудительная вентиляция с терморегулированием производительности подачи воздуха
2.1.11 Пульсации выходного напряжения в режиме стабилизации напряжения, не более 200мВ эффективного значения.
2.1.12 Пульсации выходного напряжения в режиме ограничения тока, не более 300мВ эффективного значения.
2.1.13 Температурный дрейф выходного напряжения в режиме стабилизации напряжения, не более 0,02%/°С.
2.1.14 Максимальный выброс выходного напряжения при сбросе нагрузки от 0,9 Iмакс до 0 в режиме стабилизации напряжения, не более 3%.
2.1.15 В приборе защита от перегрузок и коротких замыканий осуществляется автоматически путем перехода из режима стабилизации напряжения в режим ограничения тока и наоборот.
2.1.16 Электрическая прочность изоляции между замкнутыми контактами сетевого шнура и корпусом прибора, между замкнутыми выходными клеммами и корпусом прибора, а также между замкнутыми контактами сетевого шнура и замкнутыми выходными клеммами, 1000В эффективного значения.
2.1.17 По способу защиты человека от поражения электрическим током прибор соответствует классу 01, а по степени защиты корпусом электрического оборудования – классу IP20.
2.1.18 К.П.Д. прибора при максимальной выходной мощности, не менее 0,85.


2.2 Блок контроля и управления БКУ 48В/50A

2.2.1 Напряжение аккумуляторной батареи, при котором происходит ее подключение на заряд, 36,0В.
2.2.2 Напряжение на аккумуляторной батарее, при котором происходит ее первое подключение к потребителю, 48,8В.
2.2.3 Напряжение на аккумуляторной батарее, при котором происходят ее последующие подключения к потребителю, 46,0В.
2.2.4 Напряжение аккумуляторной батарее, при котором происходит ее отключение от потребителя при разряде, 42В. Отключение аккумуляторной батареи происходит через 3 мин. после достижения этого напряжения.
2.2.5 Диапазон установки тока заряда подключаемой аккумуляторной батареи, (2…10)А.
2.2.6 Диапазон контролируемого тока разряда аккумуляторной батареи (0…50)А.
2.2.7 Диапазон установки напряжения содержания Uh аккумуляторной батареи, (48,0…Uf)В.
2.2.8 Диапазон установки напряжения ускоренного заряда Uf аккумуляторной батареи, (Uh…58,0)В.
2.2.9 Диапазон установки порогового напряжения аккумуляторной батареи, при котором происходит выдача информации об ее предстоящем отключении (замыкание контактов информационного реле и выдача звукового сигнала) (42,0…50,0)В.
2.2.10 Температурный коэффициент компенсации напряжения заряда АБ (–80?10)мВ/?С.
2.2.11 Диапазон изменения емкости аккумуляторной батареи (0…999)А•ч.
2.2.12 Условие автоматического перехода из режима содержания в режим ускоренного заряда: ток заряда аккумуляторной батареи больше или равен 0,05•САБ в течение 5мин.
2.2.13 Условие автоматического перехода из режима ускоренного заряда в режим содержания: ток заряда аккумуляторной батареи меньше 0,025•САБ, но не более 15ч.
2.3 Габаритные размеры и масса изделия
2.3.1 Полная масса изделия 56кг.
2.3.2 Габаритные размеры изделия (ШxВxГ) 481x220x725 мм.
