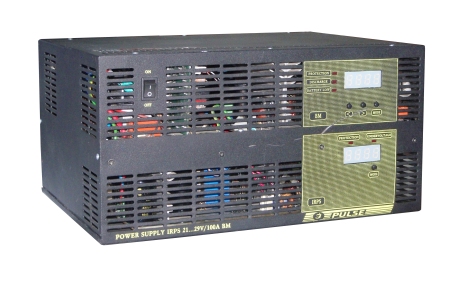

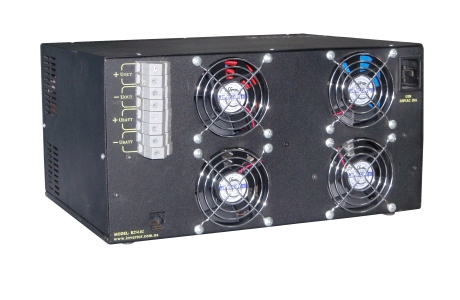

IRPS 21…29V/100A BM

Печать
Входное напряжение: 220V
Выходное напряжение: 21...29V
Подключение батарей: есть
Выходной ток: 100A
Описание

1 Назначение

1.1 Источник бесперебойного питания IRPS 21…29V/100A BM (далее – прибор) предназначен для питания в стационарных условиях различной радиоэлектронной аппаратуры и других потребителей энергии.
1.2 Для повышения надежности энергоснабжения наиболее ответственных потребителей при возможном отключении питающей сети в приборе предусмотрена возможность подключения внешней аккумуляторной батареи (далее – АБ) напряжением 24В емкостью САБ (100…200)А-ч.
1.3 Условия эксплуатации:
- температура окружающего воздуха от 0?С до +40?С;
- относительная влажность воздуха 95% при температуре +35?С;
- режим работы – круглосуточный.

2 Основные технические данные и характеристики

2.1 Номинальное значение напряжение питающей сети переменного тока 220В.
2.2 Рабочий диапазон напряжения питающей сети переменного тока (180…250)В.
2.3 Допустимый диапазон напряжения питающей сети переменного тока (170…265)В.
2.4 Выходное напряжения постоянного тока Uвых 28,2В, при работе от питающей сети переменного тока.
2.5 Суммарное значение тока нагрузки и зарядного тока Iмакс 100А.
2.6 Выходное напряжения постоянного тока при работе от АБ Uвых (24…28,2)В.
2.7 Максимальный выходной ток при работе от АБ Iмакс 100А.
2.8 Нестабильность выходного напряжения при изменении напряжения питающей сети во всем рабочем диапазоне и токе нагрузки 0,9 Iмакс, не более 1%.
2.9 Нестабильность выходного напряжения при изменении тока нагрузки от 0 до 0,9 Iмакс и номинальном напряжении питающей сети, не более 1%.
2.10 Пульсации выходного напряжения в режиме стабилизации напряжения, не более 200мВ эффективного значения.
2.11 Пульсации выходного напряжения в режиме стабилизации напряжения, не более 300мВ эффективного значения.
2.12 Температурный дрейф выходного напряжения в режиме стабилизации напряжения, не более 0,02%/?С.
2.13 Максимальный выброс выходного напряжения при сбросе нагрузки от 0,9 Iмакс до 0 в режиме стабилизации напряжения, не более 5% от Uвых эффективного значения.
2.14 В приборе защита от перегрузок и коротких замыканий при питании от сети переменного тока осуществляется автоматически путем перехода из режима стабилизации напряжения в режим ограничения тока и наоборот.
2.15 В приборе защита от перегрузок и коротких замыканий при питании от АБ осуществляется плавкой вставкой.
2.16 В приборе предусмотрено автоматическое подключение резервной аккумуляторной батареи к потребителю, последующее отключение ее при разряде ниже допускаемого уровня, а также восстановление емкости зарядным током после появления напряжения в питающей сети.
2.17 Диапазон установки емкости подключаемой АБ САБ (100…200) А•ч.
2.18 Максимальное установленное значение тока заряда АБ Iзар (0,1•САБ) А.
2.19 Ток заряда аккумуляторной батареи, при котором происходит переход в режим содержания АКБ, 0,025*CАБ. Максимальное время работы прибора в режиме ускоренного заряда АКБ – 15ч, после этого происходит автоматический переход в режим содержания.
2.20 Ток заряда аккумуляторной батареи, при котором через время 5мин. происходит переход в режим в ускоренного заряда АКБ, 0,05*САБ.
2.21 Напряжение на аккумуляторной батарее, при котором происходит ее автоматическое подключение к нагрузке при отсутствии напряжения сети переменного тока 23В (первое подключение) и 25В (последующие подключения).
2.22 Минимальное напряжение на аккумуляторной батарее, при котором происходит ее автоматическое подключение на заряд при появлении напряжения сети переменного тока 16В.
2.23 Напряжение на аккумуляторной батарее, при котором происходит ее автоматическое отключение от нагрузки при разряде 21В.
2.24 По способу защиты человека от поражения электрическим током прибор соответствует классу 01, а по степени защиты корпусом электрического оборудования – классу IP20.
2.25 Электрическая прочность изоляции между замкнутыми контактами сетевого шнура и корпусом, между замкнутыми выходными клеммами и корпусом, а также между замкнутыми контактами сетевого шнура и замкнутыми выходными клеммами прибора, выдерживает без пробоя испытательное напряжение 1000В эффективного значения.
2.26 К.П.Д. прибора при максимальной выходной мощности, не менее 0,8.
2.27 Габаритные размеры прибора (Ш?В?Г) 335?177?280мм.
Масса прибора, не более 9,0кг.
