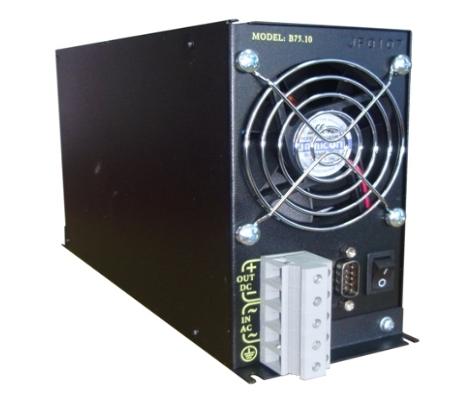

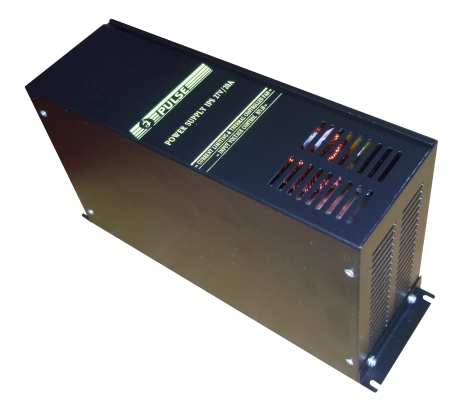

IPS 27V/20A

Печать
Входное напряжение: 220V
Выходное напряжение: 27V
Подключение батарей: отсутствует
Выходной ток: 20A
Описание

1 Назначение

1.1 Источник питания IPS 27V/20A (далее – модуль) предназначен для питания в стационарных условиях различной радиоэлектронной аппаратуры и других потребителей энергии.
1.2 Рабочие условия эксплуатации:
1.3 диапазон температур окружающей среды (0…+50)?С при 100% мощности нагрузки и до +60?С при 80% мощности нагрузки;
1.4 относительная влажность воздуха 95% при температуре +35?С;
1.5 режим работы – круглосуточный.

2 Основные технические данные и характеристики

2.1. Номинальное значение напряжения питающей сети переменного тока 220В.
2.2. Рабочий диапазон напряжения питающей сети переменного тока (180…260)В.
2.3. Допустимый диапазон напряжения питающей сети переменного тока (170…265)В.
2.4. Коэффициент входной мощности модуля 0,95.
2.5. Номинальное значение выходного напряжения постоянного тока Uвых при выходном токе (0,9•Iмакс) и номинальном напряжении питающей сети (27,0?0,1)В.
2.6. Максимальное значение выходного тока Iмакс 20А.
2.7. Нестабильность выходного напряжения при изменении напряжения питающей сети во всем рабочем диапазоне и токе нагрузки 0,9 Iмакс, не более ±1%.
2.8. Нестабильность выходного напряжения при изменении тока нагрузки от холостого хода до 0,9 Iмакс при номинальном напряжении питающей сети, не более -2%.
2.9. Пульсации выходного напряжения в режиме стабилизации напряжения при максимальном выходном токе и номинальном напряжении питающей сети, не более 100мВ эффективного значения.
2.10. Пульсации выходного напряжения в режиме ограничения тока при номинальном напряжении питающей сети, не более 300мВ эффективного значения.
2.11. Температурный дрейф выходного напряжения в режиме стабилизации напряжения, не более 0,02%/?С.
2.12. Максимальный выброс выходного напряжения при сбросе нагрузки от 0,9 Iмакс до 0 в режиме стабилизации напряжения, не более 3%.
2.13. В модулях защита от перегрузок и коротких замыканий осуществляется автоматически путем перехода из режима стабилизации напряжения в режим ограничения тока и наоборот.
2.14. Допускается последовательное или параллельное соединение однотипных модулей для увеличения соответственно выходного напряжения или тока.
2.15. Электрическая прочность изоляции (ДСТУ 2715-94) между замкнутыми входными клеммами и корпусом модуля, между замкнутыми выходными клеммами и корпусом модуля, а также между замкнутыми входными клеммами и замкнутыми выходными клеммами модуля, 1500В эффективного значения.
2.16. По способу защиты человека от поражения электрическим током модуль соответствует классу 01, а по степени защиты корпусом электрического оборудования – классу IP20.
2.17. К.П.Д. модуля при максимальной выходной мощности, не менее 0,85.
2.18. Габаритные размеры модуля с учетом выступающих частей (Ш?В?Г) 150?85?292мм.
2.19. Масса модуля, не более 2,5кг.
